概述：

在線能源監控系統的建立,可以達到對建筑物內所有能源消耗狀祝進行監測分析,包括照明、插座、空調、電梯等用電以及煤氣、用水，暖通熱能等所有能源消耗的用量監測與用能管理，從而達到減少浪費，合理用能的目的。結合前端智能表計，能源監控系統可以實現能源管理自動化功能和用量異常管控功能，避免了惡意透支用能和跑冒滴漏等異?，F(xiàn)象。

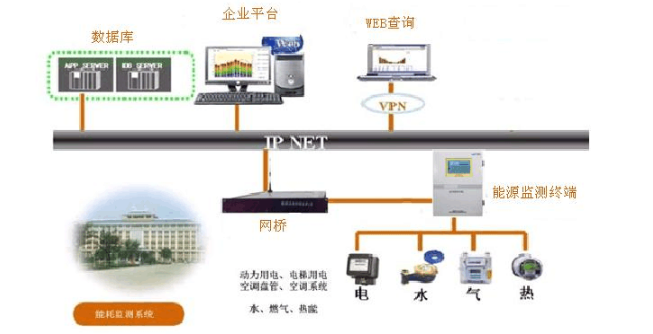

系統構架：

整個系統技術架構由“能源計量層”“采集傳輸層”“網絡層”“應用層”四層結構組成。其中“能源計量層”“采集傳輸層”部署在被監測的設備端、可以對各點(樓層、單元、乃至用能設備)、各種能源(如水、電、天燃氣、冷、熱等)使用量進行用量監測及設備運行狀態檢測。

能源計量層：能源計量層通過利用各種智能計量設備采集原始能耗數據，送入傳輸層；

數據傳輸層：由能源計量層送來的各種能源消耗數據，經傳輸層進行編碼、加密后，采用無線或有線方式送入應用層。也可接受應用層指令，經解碼、解密后，對各種執行單元進行控制；

網絡層：網絡層實現通過各種網絡平臺，將能耗數據傳輸?shù)綌?shù)據中心(控制中心)。數據中心負責接收和存儲用戶的各種能耗數據，并實現數據的實時監控、查詢與統計分析。通過web界面，實現人機交互，數據展現、數據分析功能。也可實現任意地點、任意時間上網查詢數據。

系統功能：

1、總量監測

（1）用電總量累計分析

（2）用水總量累計分析

（3）用氣總量累計分析

（4）暖通 用熱總量累計分析等

2、實時數據監控功能

智能采集終端能實時采集電表、水表、氣表、暖通熱力表的數據，通過實時數據檢測可以判斷用戶使用、關閉狀態。

3、時段能耗分析功能

智能采集終端能累計分析小時能耗用量數據，包括電能、水用量、燃氣用量、暖通溫度;累計分析日能耗用量數據，包括電能、水用量、燃氣用量、暖通溫度;累計分析月能耗用量數據，包括電能、水用量、燃氣用量、暖通溫度。

4、區域能耗分析功能

智能采集終端通過分布于各個位置的智能儀表能分類分析能耗數據、嚴格區分照明、家居電器、電梯等區域電能消耗狀態;生活用水及洗浴用水用量;暖通用燃氣、做飯用燃氣用量;各房間、區域溫度;通過分析來聯控設備的啟用。
